說明

        請閱讀并遵循這些安全指示。關于任務和設備的特定警告、注意事項和說明都已包含在適當的設備文獻中。

合格人員

        設備所有者有責任保證  EFD  設備由合格的人員進行安裝、操作和維護。合格人員是指經過培訓能夠安全地執行指定任務的員工和承包商。他們熟知所有的相關安全規則和規定并且有能力完成指定的任務。

非正當使用

        不按照設備附帶的文檔里的說明使用 EFD 設備可能會(huì )導致人身傷害或財產損失。

以下為一些非正當使用設備的例子：

        ?使用不相容的材料

        ?拆除或者忽視安全防護裝置或聯動裝置

        ?使用未經授權的附加設備

        ?進行未經授權的修改

        ?使用不相容或者損壞的零件

        ?在超過額定功率的情況下運行 設備。

規章和批準

        如果不按照說明進行安裝、操作和維護，對 EFD設備的任何批準將無效。

人身安全

為防止人身傷害，請遵照下列指示。

        ?不合格人員不能操作或維護設備。

        ?只有在安全防護裝置、安全門或安全蓋都完整且自動互鎖裝置正常操作的情況下才能運行設備。不要忽視或拆除安全設備。

        ?即使您感受到非常輕微的電擊，也要立即關閉所有的電源或設備。只有問題找到并得到解決的前提下才能重新啟動設備。

        ?獲取并閱讀所使用的全部材料的材料安全數據表  (MSDS)。遵循廠商關于安全處理和使用材料的指南，并且采用推薦的個人防護設備。

        ?為了防止產生人身傷害，了解車間里潛在的不可避免的危險，例如：灼熱的表面、鋒利的邊緣、帶電的電路和移動的部件，由于現實原因，這些危險都無法消除或得到有效防護。

        ?設備僅在室內使用。

        ?設備只能使用提供的電源聯接器。 聯系 EFD購買用于更換的軟線。

        始終保持注射筒的噴膠端遠離您的臉部，朝向工件。 不使用注射筒時，將其存放在合適的支架上。

消防安全

為防止火災或爆炸，請遵循以下的指示

        ?如果您發現有靜電火花或電弧，請立即關閉設備。只有確定原因并得到了解決的前提下才能重新啟動設備。

        ?在使用和儲藏易燃物品的地方不準吸煙、焊接、研磨或使用明火。

        ?為防止揮發性粒子或蒸汽的危險聚集，請保持充分良好的通風。參考當地的法律和 MSDS的指導。

        ?在使用易燃材料時不要斷開帶電的電路. 應先用斷路開關關閉電源以防止產生電火花。

        ?了解急停按鈕、停止閥門和滅火器的位置。

        ?按照您的設備手冊中的介紹清洗、維護、測試和修理設備。

        ?僅使用專為原始設備設計的配件。 請向EFD的代理商咨詢相關的配件信息和建議。

故障處理

        如果點膠系統或系統中的任何設備發生故障，立即關閉整個系統并采取以下措施：

        ?斷開并隔離電源。

        ?在確認和修復故障前不要重新啟動系統。

RoHS標準相關聲明

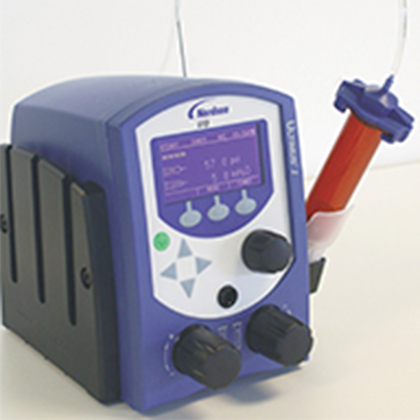

主要特征包括

? 所有的數字多功能顯示器能同時讀出氣壓、時間、真空、點膠注射計數和時間。

? 獨特的空氣管理儲液容器和高速度的網絡(luò )系統實現均勻、反復的點膠。

? 時間的增加幅度可以低至 0.0001 秒，提供精確的點膠控制。

? 使用工作站面板控制各種有用的配件，其中包括：燈光、人類工程學注射筒支架、放大鏡等。

第一步

        第一： 將膠閥放置于您的車間。配備了安裝固定橡皮墊。它可以被放置在桌子或任何平面上。

        第二： 將設備連接到電源和氣供設備上并對設備進行設置。每一步的設置說明參見  Ultimus  快速安裝指南。

        第三： 現在可以您的十年保修期生效。登陸 www.nordsonefd.com/warranty/dispensers/ten/  在線注冊保修?；蛘吣部梢愿鶕雀降摹皻g迎”信里的指示聯系您所在區域的 EFD 代理商。

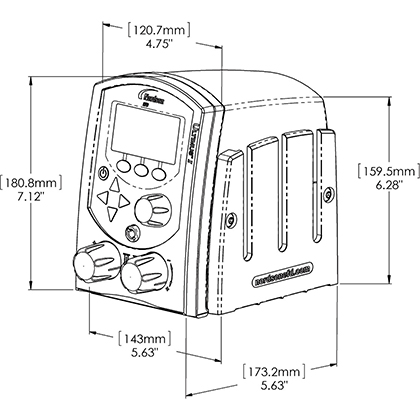

        機柜尺寸: 14.3 x 18.1 x 17.3 cm (5.63W x 7.12H x 6.82D")

        重量: 2.3 kg (5.0 lb)

電源：

        AC 輸入電壓范圍: 100-240 VAC(+/-10%) ~, 50/60Hz, 0.6A DC 輸出: 24 VDC @ 1.04A

        周期結束反饋電路: 5 － 24 VDC; 高 100mA

        啟動電路: 腳踏板、手動開關或 5 － 24 VDC 信號

        工作頻率: 每分鐘超過 600 個循環點膠時間

        范圍： 可從0.0001秒到999.9999秒

        精度： 選定實際設定值的±0.05%

        重復性： 任何時間設定值均小于16μsec 壓力讀數精度

        Ultimus I: (7017041): ±2.0 psi, 0 to 100 psi

        Ultimus II: (7002003): ±0.3 psi, 0 to 15 psi

        Ultimus III: (7017068) ±0.3 psi, 0 to 5 psi

        真空讀數精度

        Ultimus I、Ⅱ或Ⅲ：±2.0 H2O，0~18H2O

        運行環境：

        溫度： 5 ℃ － 45 ℃ (41 ? － 113 ?)

        濕度： 85% RH，在 30 C 無冷凝的條件下

        海拔高度： 高 2000 米 (6,562 英尺) 滿足或超出 CE 和 CSA 的要求

        Ultimus I (7017041)

        氣壓輸入：80 – 100 psi (5.5 – 6.9 bar)

        空氣輸出：0 – 100 psi (0 – 6.9 bar)

        Ultimus II (7002003)

        氣壓輸入：80 – 100 psi (5.5 – 6.9 bar)

        空氣輸出：0 – 15 psi (0 –1.0 bar)

        Ultimus III (7017068)

        氣壓輸入：80 － 100 psi (5.5 bar － 6.9 bar)

        空氣輸出：0 – 5 psi (0 – 0.34 bar)

        注意： 規格和技術詳情如有更改，恕不另行通知。

點膠模式

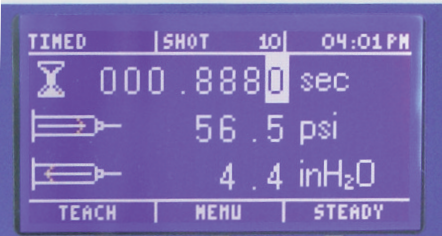

       首次接通電源時，Ultimus   主菜單顯示處于定時模式。否則，它將顯示上一次使用的模式。

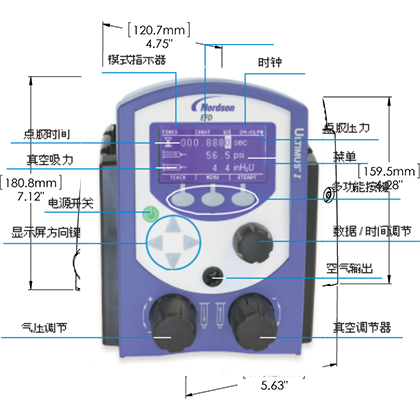

       您可以參見顯示屏左上角，核實所處的模式。 模式有定時模式、教導模式、穩定模式或記憶模式。

       ?通過按屏幕右下角的“定時”，可以從教導模式或穩定模式返回到定時模式。

       ?按菜單鍵，然后選擇“定時”可從記憶模式返回到定時模式。要了解種點膠模式的詳情，請參見下面相應章節。

點膠時間

       點膠時間顯示為沙漏圖標，顯示的時間范圍是 000.0001 － 999.9999 秒。根據下列步驟設置點膠時間。

       ?以定時模式作為開始。

       ?按左 / 右箭頭突出顯示您要更改的第一個數字。

       ?按上 / 下箭頭設置時間。 或者您也可以使用定時撥盤（右上部旋鈕） 設置時間。

       ?必要的時候重復此步驟以調整點膠時間列的其它數字。

氣壓

       氣壓顯示以 psi 為單位。 將氣壓?jiǎn)挝粡?psi 轉換為 bar 或 kPa，請參見第 20 頁。它顯示的圖標是一個推進入注射筒的箭頭。 按照下列步驟設置氣壓。

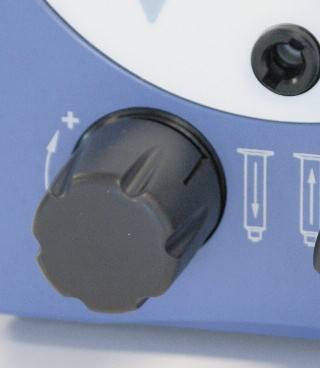

       ?將氣壓調節旋鈕拉出開啟它（底部左邊旋鈕）。

       ?以順時針?lè )较蛐D直到獲得預期的壓力設置。

       ?減小氣壓的方法是：按逆時針旋轉旋鈕直到讀數顯示低于所需要的 氣壓設置。然后，將壓力值增大到恰當的設置。

       ?將旋鈕按進入以鎖閉壓力設置。

       適用于 Ultimus系列所有的部件(型號 I、II、 III )：工廠的氣供設備設置范圍為80 － 100 psi (5.5 － 6.9 bar)。

       注意：在將工作單元連接到供氣設備之前要接入一個壓力范圍為0-100psi的調壓表。

真空

       真空顯示單位為 inH2O (水柱英寸數)。 將真空單位從 inH2O 轉換為 inHg、kPa、 mmHg 或Torr，請參見第 20 頁。它顯示的圖標是一個推出注射筒的箭頭。 按照下列步驟設置真空壓力。

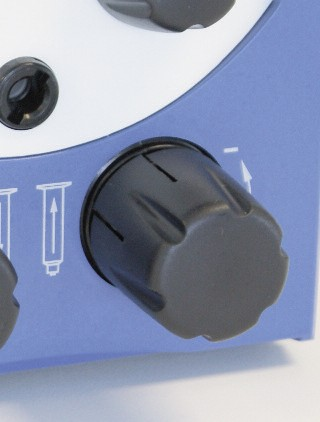

       ?將真空調節器旋鈕拉出開啟它（底部右邊旋鈕）。

       ?以順時針?lè )较蛐D直到獲得預期的設置。 您可以每次增加 0.1 inH2O，對真空進行調整。

       ?將旋鈕按進以鎖閉真空設置。

       ?注意：當長時間近距離操作真空時，請使用EFD過濾器/消聲器#7016875， 或穿戴適當的耳朵保護措施。

時鐘

       右上角顯示的是實時時鐘。 按照下列步驟設置時鐘。

       ?按”菜單”。

       ?按箭頭突出顯示“設置時鐘”。

       ?按”選擇”。

       ?按左 / 右箭頭突出顯示您要更改的數字。

       ?按上 / 下箭頭調整時間。 或者使用定時撥盤（右上旋鈕）調整時間或在

       AM（上午）和 PM (下午 / 晚上) 之間切換。

       ?按”保存”。它將保存時間并自動返回到主頁屏幕。定時教導 記憶 清除計數 壓力單位真空單位安全語言保存作業設置時鐘息

電源

       按電源鍵打開設備。在主菜單顯示前會(huì )將短暫出現 Nordson EFD 標志。 Ultimus停止運行超過 90 分鐘會(huì )進入到睡眠模式。輕按任意鍵或腳踏板可激活屏幕
