主要技術參數

1、 試驗力50N內任選；

2、 試驗機準確度等級：0.5級；

3、 試驗力測量范圍：0.1%—100%FS；

4、 試驗力示值相對誤差：示值的±0.5%以?xún)龋?/p>

5、 試驗力分辨力：試驗力的1/±500000（全程分辨力不變）；

6、 位移示值相對誤差：示值的±0.5%以?xún)龋?/p>

7、 位移分辨力：0.001mm；

8、 力控速率調節范圍：0.1-5%FS/S；

9、 力控速率相對誤差：設定值的±1%以?xún)龋?/p>

10、 橫梁速度調節范圍：0.05—1000mm/min；

11、 橫梁速度相對誤差：設定值1%以?xún)龋?/p>

12、 恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

13、 恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以?xún)?；設定值≥10%FS時，為設定值的±0.1%以?xún)龋?/p>

14、 拉伸行程：380mm；

15、 有效試驗寬度：300mm；

16、 主機外型尺寸（長×寬×高）：約1150*570*1230mm；

17、 電源：220V 50Hz 400W；

18、 主機重量：約140kg

19、 拉力角度應為180±2度；

20、 定速度、定位移、定荷重等控制方式可選；

21、 滿足156.75、158.75、166、182、210等尺寸單雙面5BB-18BB電池拉力驗證需求；

22、 自主拆卸調整傳感器及夾具部件，可做5，6，9，10，11，12，18工位測試；

23、 控制程序靈敏度高，滿足高頻次使用連貫性；

24、 配置聯想專用電腦；

25、 測試軟件中英文兼備；

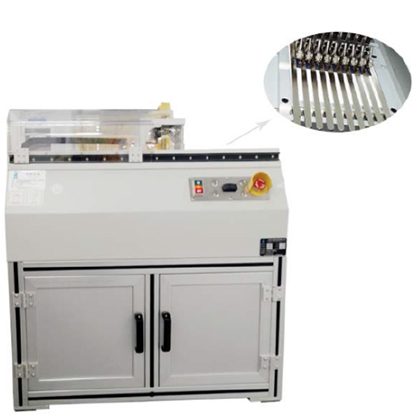

26、機臺配備標準鋁合金機架，下面柜子里可以放置工具或者樣品。

軟件測試功能簡介

1、載荷位移曲線；載荷、時間曲線；位移、時間曲線；應力、應變曲線。

2、根據各國對試片的要求編輯相應的測試標準，填寫試品資料，編輯測試方法，并可供日后測試選擇。

3、自動儲存本次試驗結果，并可將其編輯為報表打印輸出。有公式編輯功能，可對多個已測試的曲線進行對比。

4、可設定小數點位數，各物理量單位及密碼保護等。

5、自動清零：計算機接到試驗開始指令，測量系統便自動清零；

6、自動回歸：自動識別試驗力，活動橫梁自動高速返回初始位置；

7、自動存檔：試驗資料和試驗條件自動存盤，杜絕因突然斷電忘記存盤引起的資料丟失；

8、測試過程：試驗過程及測量、顯示、分析等均由微機完成；

9、顯示方式：數據和曲線隨試驗過程動態顯示；

10、結構再現：試驗結果可任意存取，可對數據曲線再分析；

11、曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用；

12、結果對比：多個試驗特性曲線可用不同顏色迭加、再現、放大、呈現一組試樣的分析比較；

13、曲線選擇：可根據需要選擇應力應變、力時間、強度時間等曲線進行顯示和打??；

14、批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗；

15、試驗報告：標準格式；

16、限位保護：具有程控和機械兩級保護；

17、過載保護：當負載超過額定的10%時自動停機；

18、緊急停機：設有急停開關，用于緊急狀態切斷整機電源；

19、自動診斷：系統具有自動診斷功能，定時對測量系統，驅動系統進行過壓、過流、超溫等到檢查，出現異常情況即刻停機。

測試智能特點

       軟件可自動定位，可根據不同的規格自動運行到電池片的合適位置

軟件判定方法

       根據區間可計算出峰值、均值、面積及合格值的有效長度

       根據四種參數任意組合來判定產品是否合格

       1）峰值合格

       2）均值合格

       3）面積合格

       4）峰值+面積

       5）峰值+有效長度

       根據區間合格數除以總區間數的比值來判定整片電池片是否合格

測試報表

       可自動生成excel報告，含數據及圖形

       可自動根據5BB、6BB、9BB、12BB，18BB導出客戶自定義的報告

       所有測試數據，可自動生成日、周、月、年報表，方便數據統計及分析
